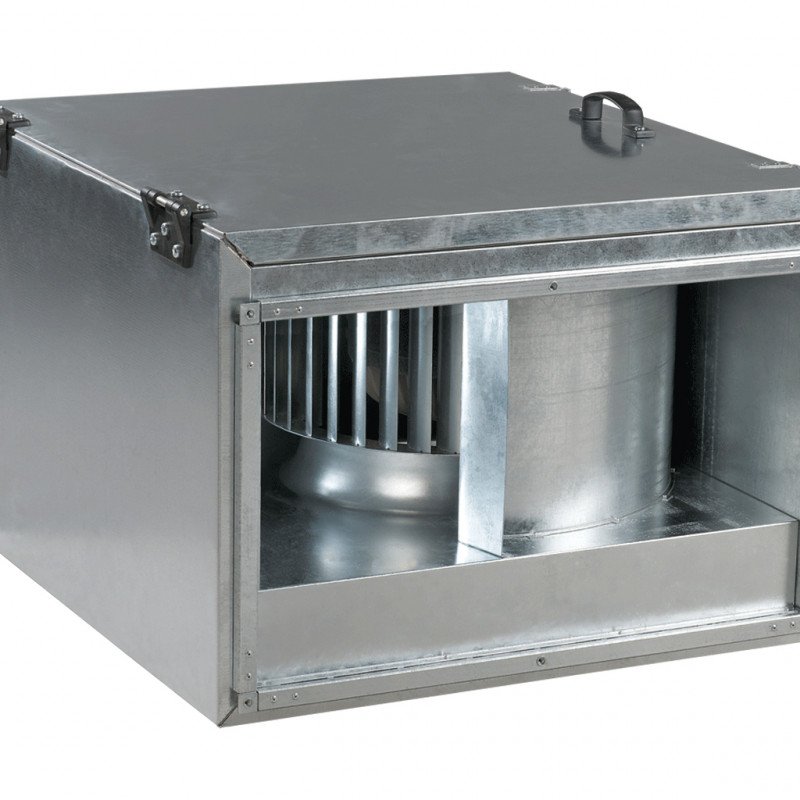

Ventilador de duto monofásico Vents VKPFI 4E 500x250 é usado para sistemas de ventilação de alimentação e exaustão. O ventilador é capaz de movimentar ar com temperaturas de-25°C a +40°C. Montado com outros elementos de ventilação com seção transversal de 500x250 mm. O corpo é insonorizado com lã mineral de 50 mm.
Características técnicas
| Parâmetro | Valor |
| Tensão, V | < td style= 'text-align: center,'>230 |
| Atual, A | 2,49 |
| Frequência atual, Hz < /td> | 50 |
| Potência máxima, W | 535 |
| Capacidade, m3/h | 1750 |
| Velocidade de rotação, min-1 | 1250 |
| Nível de ruído a uma distância de 3 m, dB(A) < /td> | 44 |
| Temperatura máxima do ar transportado, C | -25...+40 | < /tr>
| Peso, kg | 41 |
| Proteção, classe | IPХ4 |
| Tamanho do tubo, mm | 500x250 |
| Número de pólos | 4 |
Dimensões
| Dimensões | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
| mm | 500 | 520 | 540 | 570 | 250 | 270 | 290 | 410 | 640 |
Gráficos
< img src='/image/vent/vkpf4t500_250.jpg' alt='Gráfico de desempenho versus perda de pressão '>
Design
A carcaça do ventilador Vents VKPFI 4E 500x250 é feita de aço galvanizado. Os modelos VKPFI possuem uma camada de isolamento acústico e térmico em lã mineral com 50 mm de espessura.
Motor
São utilizados motores assíncronos de 4 e 6 pólos com rotor externo e impulsor de aço galvanizado com pás curvadas para frente. Os ventiladores com este projeto de turbina são caracterizados por alto desempenho e uma queda de pressão relativamente grande. Para fornecer proteção térmica contra superaquecimento, contatos térmicos com terminais para conexão de dispositivos de proteção externos são incorporados ao enrolamento do motor. A utilização de rolamentos em motores garante uma longa vida útil. Para obter desempenho preciso, baixos níveis de ruído e operação segura do ventilador, cada turbina passa por um balanceamento dinâmico durante a montagem. O motor do ventilador possui classe de proteção IP 44.
Ajuste de velocidade
O ajuste pode ser suave ou gradual e é realizado por meio de um triac ou regulador de autotransformador. Vários ventiladores podem ser conectados a um dispositivo de controle ao mesmo tempo, desde que a potência total e a corrente operacional não excedam os parâmetros nominais do controlador.
Instalação
Os ventiladores são montados no vão de dutos de ar retangulares e não necessitam de fixação especial se a conexão for feita diretamente a eles. No caso de ligação através de insertos flexíveis, é necessário fixá-lo à estrutura do edifício por meio de suportes, ganchos ou suportes. O ventilador pode ser instalado em qualquer posição, levando em consideração o sentido do fluxo de ar (indicado por uma seta na carcaça do ventilador). Também é necessário fornecer acesso para manutenção do ventilador. A energia é fornecida ao ventilador através de terminais externos. Para inspeção e manutenção, o ventilador é equipado com tampa tecnológica na carcaça.
Exemplo de instalação
