- Disponibilidade: 99
- Marca: Vents
- Modelo: 10015
- Peso: 1.00kg
- UPC: 10015
- JAN: 496

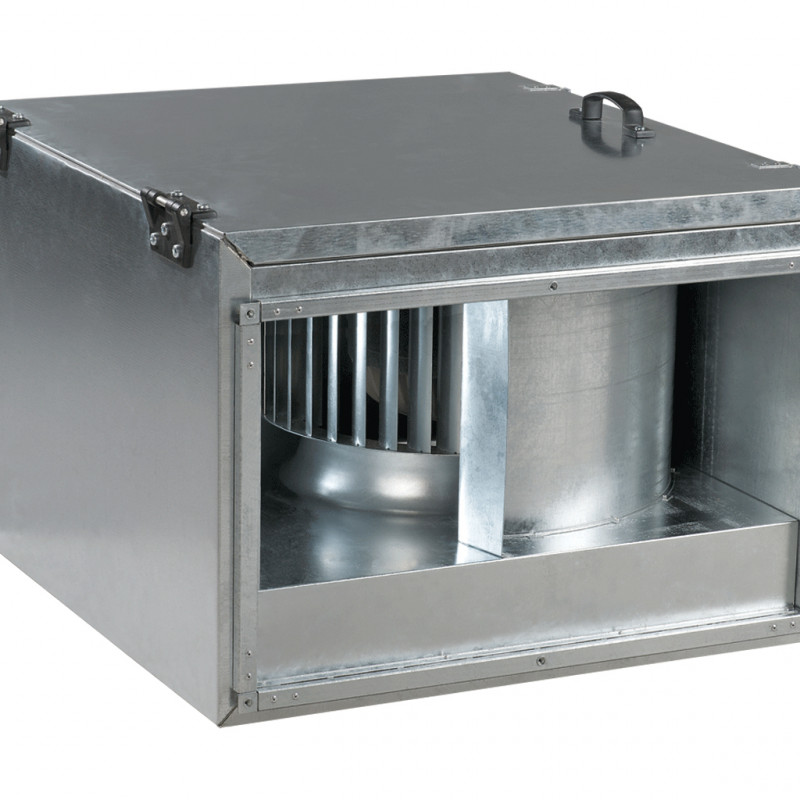

O ventilador Vents VKPFI 4E 400x200 destina-se ao uso em sistemas de alimentação ou exaustão de ambientes onde há altos requisitos de níveis de ruído. A caixa do ventilador é insonorizada com lã mineral de 50 mm, o ventilador está ligado a outros elementos do sistema de ventilação com secção de 400x200 mm. Capacidade máxima1440 m3/h. Equipado com motor monofásico de 4 pólos; se necessário, o desempenho do ventilador pode ser ajustado (o controlador de velocidade deve ser encomendado separadamente).
Especificações
| Parâmetro | Valor < /strong> |
| Tensão, V | 230 |
| Atual, A | 1,32 |
| Frequência atual, Hz | 50 |
| Potência máxima, W | 295 |
| Produtividade, m3/h | 1440 |
| < strong>Rotação velocidade, min-1 | 1350 |
| Nível de ruído a uma distância de 3 m, dB(A) | 42 |
| Temperatura máxima do ar transportado, C | -25...+40 |
| Peso, kg | 17,5 |
| Proteção , classe | IPХ4 |
| Tamanho do tubo, mm | 400x200 |
| Número de pólos | 4 |
Dimensões
| Dimensões | B | B1 | B2 | B3 | H | H1 | < strong>H2 | H3 | < td style='text-align: center, background-color: #b7c0c2,'>L|
| mm | 400 | 420 | 440 | 470 | 200 | 220 | 240 | 360 | 500 |
Gráficos
Design
A caixa do ventilador Vents VKPFI 4E 400x200 é feita de aço galvanizado . Os modelos VKPFI possuem uma camada de isolamento acústico e térmico em lã mineral com 50 mm de espessura.
Motor
São utilizados motores assíncronos de 4 e 6 pólos com rotor externo e impulsor de aço galvanizado com pás curvadas para frente. Os ventiladores com este projeto de turbina são caracterizados por alto desempenho e uma queda de pressão relativamente grande. Para fornecer proteção térmica contra superaquecimento, contatos térmicos com terminais para conexão de dispositivos de proteção externos são incorporados ao enrolamento do motor. A utilização de rolamentos em motores garante uma longa vida útil. Para obter desempenho preciso, baixos níveis de ruído e operação segura do ventilador, cada turbina passa por um balanceamento dinâmico durante a montagem. O motor do ventilador possui classe de proteção IP 44.
Ajuste de velocidade
O ajuste pode ser suave ou gradual e é realizado por meio de um triac ou regulador de autotransformador. Vários ventiladores podem ser conectados a um dispositivo de controlo ao mesmo tempo, desde que a potência total e a corrente operacional não excedam os parâmetros nominais do controlador.
Instalação
Os ventiladores são montados no vão de dutos de ar retangulares e não necessitam de fixação especial se a conexão for feita diretamente a eles. No caso de ligação através de insertos flexíveis, é necessário fixá-lo à estrutura do edifício por meio de suportes, ganchos ou suportes. O ventilador pode ser instalado em qualquer posição, levando em consideração o sentido do fluxo de ar (indicado por uma seta na carcaça do ventilador). Também é necessário fornecer acesso para manutenção do ventilador. A energia é fornecida ao ventilador através de terminais externos. Para inspeção e manutenção, o ventilador é equipado com tampa tecnológica na carcaça.
Exemplo de instalação
Documentação
