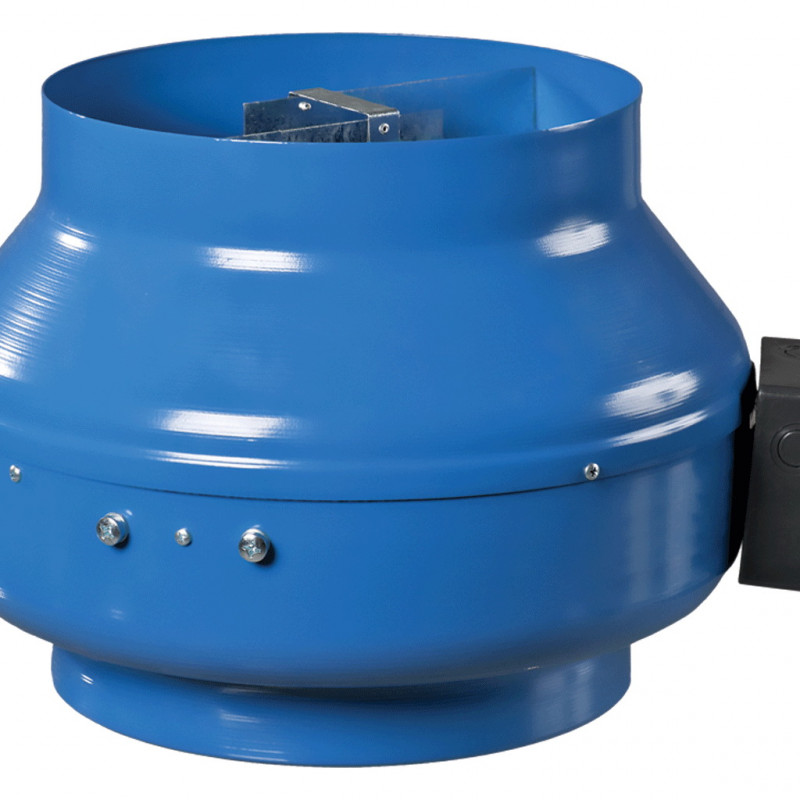

Vents VKM 250 é um ventilador centrífugo de duto redondo com capacidade máxima de 1310 m3/h. Este ventilador destina-se ao uso em sistemas de alimentação e ventilação de exaustão para diversas instalações. A carcaça de aço e a classe de proteção do motor garantem uma operação confiável para instalação externa. O ventilador usa um motor alemão Blauberg com vida útil de 40.000 horas. Para salas com maiores requisitos de níveis de ruído, são oferecidas opções de baixo ruído (VKM...B).
Especificações
| Parâmetro | Valor < /strong> | |||||||
| Tensão, V | 230 | |||||||
| Atual, A | 0,85 | |||||||
| Frequência atual, Hz | 50 | |||||||
| Potência máxima, W | 194 | |||||||
| Capacidade, m3/h | 1310 | |||||||
| < strong>Rotação velocidade, min-1 | 2790 | |||||||
| Nível de ruído a uma distância de 3 m, dB(A) | 52 | |||||||
| Temperatura máxima do ar transportado, C | -25....+55 | |||||||
| Peso, kg | 7.3 | |||||||
| Proteção, classe < /br> | IPХ4 | |||||||
| Tamanho do tubo , mm | 250 |
| Dimensões | ?D | B1< /strong> | ?D1 | B | L | L1 | L2 | L3 |
| mm | 248 | 350 | 344 | 390 | 249 | 25 | 31 | 40 |
Diagrama
Design
A carcaça do ventilador Vents VKM 250 é feita de aço revestido com polímero. Os ventiladores são pintados de azul como padrão.
Motor
Os motores monofásicos de rotor externo são equipados com um impulsor centrífugo com pás curvadas para trás. Os motores possuem proteção térmica integrada com reinício automático. Para alguns tamanhos padrão, está disponível uma versão de motor com características mais potentes (VKMS).
Os motores são equipados com rolamentos para garantir uma vida útil mais longa (40.000 horas). Para alcançar desempenho preciso, operação segura e baixos níveis de ruído, cada turbina passa por balanceamento dinâmico durante a montagem. Classe de proteção do motor IP 44.
Ajuste de velocidade
Ajuste suave ou escalonado e realizado por meio de tiristor ou autotransformador. Vários ventiladores podem ser conectados a um dispositivo de controlo ao mesmo tempo, desde que a potência total e a corrente operacional não excedam os parâmetros nominais do controlador.
É possível usar um regulador de velocidade (fornecido separadamente) RS-1-300
Instalação
Instalação em qualquer ângulo em relação ao eixo do ventilador é permitido. A ligação à parede é efectuada através de suportes de montagem incluídos no conjunto de entrega. A energia é fornecida ao ventilador através da caixa de terminais externa. A ligação e instalação eléctrica devem ser efectuadas de acordo com as instruções e o esquema eléctrico indicados na caixa de terminais.
Exemplo de instalação
Este diagrama mostra um exemplo de uso de um ventilador para um sistema de ventilação de exaustão no hall de um pequeno café.
