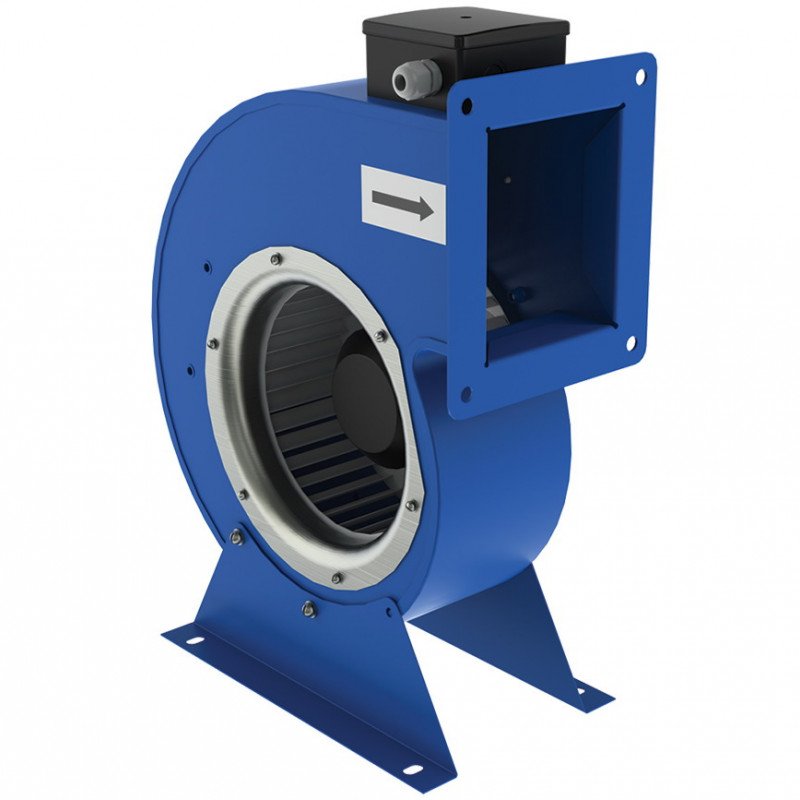

Ventiladores VCU 2E 140x60 tipo 'caracol' é um ventilador monofásico com motor embutido na carcaça. Projetado para uso como parte de sistemas de abastecimento ou ventilação de exaustão para instalações para diversos fins. O ventilador é capaz de movimentar o ar através de uma rede de dutos de ar com uma faixa de temperaturade -25°C a +45°C. A produtividade máxima deste modelo é de 515 m3/h. O ventilador deve ser instalado em ambientes internos, onde a temperatura do ar seja superior a 0°C.
Especificações
| Parâmetro | Valor < /strong> |
| Tensão, V | 230 |
| Atual, A | 0,64 |
| Frequência atual, Hz | 50 |
| Potência máxima, W | 148 |
| Capacidade, m3/h | 515 |
| < strong>Rotação velocidade, min-1 | 2820 |
| Nível de ruído a uma distância de 3 m, dB(A) | 68 |
| Temperatura máxima do ar transportado, C | -25...+45 |
| Peso, kg | 3.2 |
| Proteção, classe | IPХ4 |
| Diâmetro do impulsor, mm | 140 |
| Largura do impulsor, mm | 60 |
Dimensões
| Dimensões | D | B | < forte >H | H1 | < td style='text-align: centro, cor de fundo: #b7c0c2,'>H2L | L1 | L2 | |
| mm | 140 | 243 < / td> | 287 | 125 | 93 | 85 | 107 | 75 |
Diagrama
Design
A caixa do ventilador Vents VCU 2E 140x60 é feita de aço com revestimento de polímero.
Motor
São utilizados motores assíncronos monofásicos de dois e quatro pólos com rotor externo e impulsor de aço galvanizado com pás curvadas para frente. Os motores possuem proteção térmica integrada com reinício automático.
O uso de rolamentos em motores garante uma longa vida útil. Para obter características precisas, baixos níveis de ruído e operação segura do ventilador, cada turbina passa por balanceamento dinâmico durante a montagem.
O motor do ventilador possui classe de proteção IP 44.
Ajuste de velocidade
< p> O ajuste pode ser suave ou escalonado e é realizado por meio de um regulador triac ou autotransformador. Vários ventiladores podem ser conectados a um dispositivo de controlo ao mesmo tempo, desde que a potência total e a corrente operacional não excedam os parâmetros nominais do controlador.Instalação
Pode ser instalado tanto em câmaras de ventilação e unidades de ar condicionado, como separadamente. Neste último caso, pode ser ligado às condutas de ar com dois tubos (exaustão e aspiração) ou com um exaustor. Os tubos de escape e de admissão têm seção transversal retangular e circular, respectivamente. A energia é fornecida através de terminais externos.
Um exemplo de uso de um ventilador da série VCU
