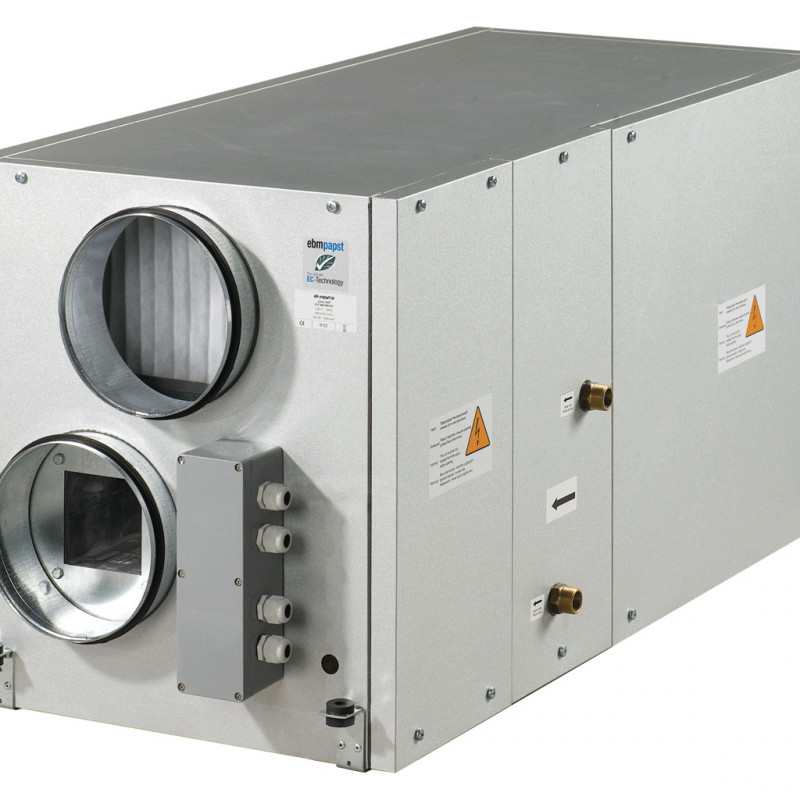

Urządzenie Vents VUT 600 VG EC przeznaczone jest do zapewnienia wentylacji nawiewno-wywiewnej pomieszczeń mieszkalnych lub komercyjnych. Do ogrzania powietrza zewnętrznego w okresie zimowym w instalacji zastosowano rekuperator ciepła oraz dodatkowe dogrzewanie za pomocą nagrzewnicy wodnej. Ogrzewacz wymaga doprowadzenia ciepłej wody z bojlera. Nominalna wydajność tego urządzenia wynosi 550 m3/h, średnica podłączonych kanałów powietrznych wynosi 200 mm.
W urządzeniu zastosowano ekonomiczne wentylatory o Silniki EC, które charakteryzują się wysokim ciśnieniem i niskim poziomem hałasu. Montaż takiej instalacji należy wykonać w pomieszczeniu.
Obudowa
Obudowa wykonana jest ze stali aluminiowo-cynkowej z wewnętrzną izolacją cieplną i akustyczną wykonaną z wełny mineralnej o grubości 25 mm.
Filtr
Do filtrowania powietrza nawiewanego i wywiewanego urządzenie posiada dwa wbudowane filtry o stopniu oczyszczenia G4 (wywiew) i F7 (nawiew).
Wentylatory
Zastosowano wysoce wydajne silniki prądu stałego z komutacją elektroniczną (EC), wyposażone w wirnik o podwójnym ssaniu i łopatki zakrzywione do przodu. Silniki tego typu są zdecydowanie najbardziej zaawansowanym rozwiązaniem w zakresie oszczędzania energii. Silniki EC charakteryzują się wysoką wydajnością i optymalną kontrolą w całym zakresie prędkości. Niewątpliwą zaletą silnika komutowanego elektronicznie jest jego wysoka sprawność (do 90%).
Rekuperator
Wentylatory W centralach VUT 600 VG EC zastosowano rekuperatory o dużej sprawności (ok. 95%). W modelach VUT EG EC i VUT VG EC rekuperatory przeciwprądowe wykonane są z polistyrenu. Pod blokiem rekuperatora znajduje się taca do zbierania i odprowadzania kondensatu.
Nagrzewnica
W celu obsługi centrali wentylacyjnej przy niskich temperaturach zewnętrznych instalowane są nagrzewnice elektryczne (dla modeli VUT EH EC) lub wodne (dla VUT VG). Jeżeli przy zastosowaniu odzysku ciepła nie będzie możliwe osiągnięcie zadanej wartości temperatury powietrza nawiewanego, nagrzewnica automatycznie włączy się i dogrzeje powietrze wpadające do pomieszczenia.
Sterowanie i automatyka
Instalacja wyposażona jest we wbudowany system automatyki oraz wielofunkcyjny panel sterujący ze wskaźnikiem graficznym. W standardowym zestawie instalacyjnym znajduje się przewód o długości 10 m umożliwiający podłączenie do pilota. Aby zapobiec zamarznięciu rekuperatora, zastosowano elektroniczne zabezpieczenie przeciwzamrożeniowe wykorzystujące bypass i grzałkę. Jego istotą jest to, że na podstawie czujnika temperatury otwiera się przepustnica obejściowa i całe powietrze nawiewane przechodzi obok rekuperatora przez kanał obejściowy. W okresie rozmrażania rekuperatora powietrze nawiewane w nagrzewnicy podgrzewane jest do wymaganej temperatury. Podczas odszraniania ciepłe powietrze wywiewane nagrzewa rekuperator. Następnie przepustnica zamyka bypass, nagrzewnica wyłącza się, powietrze nawiewane ponownie przepływa i jest podgrzewane przez rekuperator, a cała instalacja pracuje normalnie.
Funkcje sterujące i zabezpieczające VUT VG (EC)
- włączanie i wyłączanie instalacji,
- sterowanie temperaturą powietrza nawiewanego poprzez wpływ na napęd zaworu trójdrogowego, regulujący dopływ płynu chłodzącego do podgrzewacza cieczy,
- zabezpieczający podgrzewacz cieczy przed zamarznięciem (za pomocą czujnika temperatury powietrza za podgrzewaczem i czujnika temperatury płynu na powrocie, < li>sterowanie napędem elektrycznym zaworu obejściowego rekuperatora,
- sterowanie i monitorowanie pracy zewnętrznej pompy obiegowej zamontowanej na linii doprowadzającej płyn chłodzący do podgrzewacza cieczy,
- zabezpieczenie wymiennika ciepła przed oblodzeniem,
- kontrola i monitoring pracy wentylatorów nawiewnych i wywiewnych,
- kontrola zanieczyszczenia filtrów (na podstawie ilości przepracowanych godzin), >
- sterowanie napędami elektrycznymi zewnętrznych zaworów powietrza (nawiew i wywiew).
Centrala wyposażona jest w zdalny panel sterujący, który zapewnia:
- włączanie/wyłączanie centrali wentylacyjnej,
- ustawianie wymaganego przepływu powietrza,
- ustawianie wymaganej temperatury powietrza nawiewanego,
- wyświetlanie temperatury w pomieszczeniu.
Montaż
Centralę wentylacyjną montuje się na podłodze, podwiesza do sufitu za pomocą wspornika montażowego z wkładką wibracyjną lub montuje na ścianie za pomocą wsporników . Instalację można umieścić zarówno w pomieszczeniach pomocniczych, jak i głównych (za sufitem podwieszanym, we wnęce lub w otwartej przestrzeni). Można go zamontować wyłącznie w takim położeniu, aby zapewnić zbieranie i odprowadzanie kondensatu. Dostęp do serwisu i czyszczenia filtra znajduje się z paneli bocznych.
Specyfikacje
| 2150 | |||||||||||
| Poziom hałasu w odległości 3 m, dB(A) | 28-47 | ||||||||||
| Maksymalna temperatura transportowanego powietrza, C < /br>< /td> | -25....+60 | Waga, kg | 40 | ||||||||
| < strong>Rozmiar podłączonego kanału powietrznego, mm |
SchematDokumentacjaPaszport instalacji
Instrukcja systemu automatyki centrali wentylacyjnej
Marka: Vents
Vents VUT 2000 PV EC to centrala wentylacyjna z odzyskiem ciepła i nagrzewnicą wodną. Stosowany w systemach wentylacji nawiewno-wywiewnej w pomieszcze..
od
7 244,05 €
Cena netto:5 986,82 €
Marka: Vents
Urządzenie Vents VUT 400 VG EC przeznaczone jest do zapewnienia wentylacji nawiewno-wywiewnej pomieszczeń mieszkalnych lub komercyjnych. Do ogrzania p..
od
4 983,57 €
Cena netto:4 118,65 €
Marka: Vents
Vents VUT 1000 PV EC to centrala wentylacyjna z odzyskiem ciepła i nagrzewnicą wodną. Stosowany w systemach wentylacji nawiewno-wywiewnej w pomieszcze..
od
4 641,81 €
Cena netto:3 836,20 €
Marka: Vents
Vents VUT 600 PV EC to centrala wentylacyjna z odzyskiem ciepła i nagrzewnicą wodną. Stosowany w systemach wentylacji nawiewno-wywiewnej w pomieszczen..
od
3 375,86 €
Cena netto:2 789,97 €
Marka: Vents

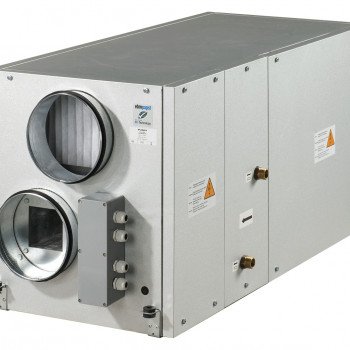

Urządzenie Vents VUT 300-1 VG EC przeznaczone jest do zapewnienia wentylacji nawiewno-wywiewnej pomieszczeń mieszkalnych lub komercyjnych. Do ogrzania..
