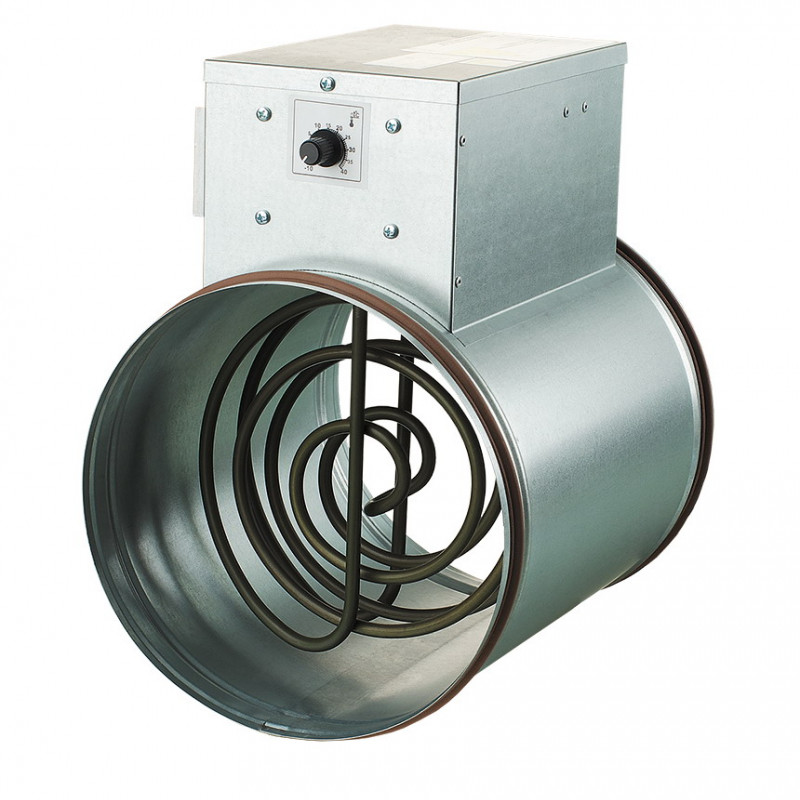

Nagrzewnica elektryczna Vents NK 125-2,4-1 U z wbudowaną regulacją temperatury służy do podgrzewania powietrza w instalacjach wentylacji nawiewnej. Aby automatycznie utrzymywać zadaną temperaturę powietrza w kanale, nagrzewnice serii NK wyposażone są w moduł regulacji temperatury (od 0,6 do 2,4 kW) lub jednostkę sterującą (od 3,0 do 9,0 kW)

Konstrukcja

Obudowa i puszka przyłączeniowa wykonane są z blachy stalowej ocynkowanej, elementy grzejne ze stali nierdzewnej. Dla szczelnego połączenia z kanałami powietrznymi nagrzewnice wyposażone są w uszczelki gumowe. Nagrzewnice kanałowe NK wyposażone są w dwa termostaty zabezpieczające przed przegrzaniem:

• zabezpieczenie główne z automatycznym restartem (temperatura pracy +50°C). Po ochłodzeniu termostat automatycznie zamyka obwód sterujący nagrzewnicy.

• zabezpieczenie awaryjne z ręcznym ponownym uruchomieniem (temperatura pracy +90°C). W przypadku wystąpienia alarmu zasilanie grzejnika może zostać doprowadzone dopiero po ręcznym skasowaniu alarmu.

Dla każdego standardowego rozmiaru dostępnych jest kilka opcji zasilania. Większą moc można uzyskać instalując grzejniki szeregowo, jedna za drugą.

Nagrzewnica kanałowa NK...U z wbudowaną regulacją temperatury

Aby automatycznie utrzymywać zadaną temperaturę powietrza w kanale, wprowadzono modyfikacje NK...U nagrzewnice z modułem regulacji temperatury (od 0,6 do 2,4 kW) lub z jednostką sterującą (od 3,0 do 9,0 kW).

• Projekt nagrzewnicy NK…U z modułem regulacji temperatury (od 0,6 do 2,4 kW)

Na przednim panelu puszki przyłączeniowej znajduje się elektroniczne pokrętło sterujące termostatem ze skalą temperatury od -10 do +40°C. Nagrzewnica Vents NK…U posiada czujnik temperaturywbudowany w kanał.

Nagrzewnica wyposażona jest w zabezpieczenie przed przegrzaniem - wyłącznik termiczny z ręcznym resetem, o nominalnej temperaturze wyłączenia 60°C.

Montaż

Konstrukcja nagrzewnicy umożliwia montaż na kanałach wentylacyjnych okrągłych za pomocą obejm. Kierunek ruchu powietrza musi odpowiadać strzałce na nagrzewnicy. Nagrzewnice kanałowe można montować w dowolnej pozycji, z wyjątkiem pozycji z panelem elektrycznym na dole (niebezpieczeństwo wycieku kondensatu i zwarcia instalacji elektrycznej).

Zaleca się montaż tak, aby przepływ powietrza był równomiernie rozłożony na całej sekcji.

Przed grzejnikiem należy zainstalować filtr powietrza, aby chronić elementy grzejne przed zanieczyszczeniem.

Zalecana odległość grzejnika od pozostałych elementów systemu powinna wynosić co najmniej dwie średnice przyłączeniowe.

Nagrzewnice kanałowe projektowane są na minimalną prędkość przepływu powietrza 1,5 m/s i maksymalną temperaturę roboczą powietrza wylotowego 40°C. W przypadku zastosowania regulatora prędkości wentylatora należy zapewnić minimalny przepływ powietrza przez nagrzewnicę.

Zabrania się zasilania nagrzewnicy przy wyłączonym wentylatorze.

Dla prawidłowej i bezpiecznej pracy nagrzewnic zaleca się zastosowanie systemu automatyki zapewniającego kompleksowe sterowanie i zabezpieczenia:

• automatyczną regulację mocy i temperatury nagrzewania powietrza, < /li>
• monitorowanie stanu filtrów za pomocą czujnika różnicy ciśnień,
• blokowanie dopływu prądu do nagrzewnicy w przypadku zatrzymania wentylatora nawiewnego lub zmniejszenia prędkości przepływu powietrza, a także w przypadku zadziałają wbudowane termostaty zabezpieczające przed przegrzaniem,
• wyłączenie systemów wentylacyjnych z odpowietrzeniem elementów grzejnych nagrzewnicy.

Charakterystyka techniczna

Wymiary

Zwiększenie temperatury powietrza na nagrzewnicy w zależności od przepływu powietrza

Wykres

Dokumentacja
