Specyfikacje
| Wartość < /td> | |
| Napięcie, V | 220 |
| Aktualna częstotliwość, Hz | IP34 |
| Rozmiar rury, mm < /strong> | 150 |
Wymiary całkowite
| ?D | ?D1 | L | L1 | |
| mm | 150 | 188 | 125 | 15 |
Schemat połączeń
< img src='/image/vent/M/sh-podkl-2-ru.gif&039; alt='Podłączenie do sieci'>
Zastosowanie
- Ciągła lub okresowa wentylacja wywiewna łazienek , prysznice, kuchnie i inne pomieszczenia mieszkalne.
- Do montażu w szybach wentylacyjnych lub podłączenia do kanałów wentylacyjnych.
- Przenoszenie małych i średnich strumieni powietrza na krótkie odległości przy niskich oporach powietrza system wentylacji.
- Do montażu z kanałami powietrznymi 100, 125 i 150 mm.
Wzornictwo
- Nowoczesny design i estetyczny wygląd.
- Obudowa i wirnik wykonane są z wysokiej jakości i trwałego tworzywa ABS, odpornego na działanie światła ultrafioletowego.
- Konstrukcja wirnika zwiększa wydajność wentylatora i żywotność silnik.
- Siatka chroniąca przed owadami.
- Stopień ochrony IP 34.
Silnik
< ul>Ręczne:
- Wentylatorem steruje się za pomocą włącznika oświetlenia w pomieszczeniu. Przełącznik nie wchodzi w zakres dostawy.
- Sterowanie prędkością można przeprowadzić za pomocą regulatora tyrystorowego (patrz Akcesoria elektryczne). Do jednego urządzenia sterującego można podłączyć kilka wentylatorów jednocześnie.
Automatyczny:
- Za pomocą elektronicznej jednostki sterującej BU-1-60(patrz Akcesoria elektryczne). Jednostka sterująca dostarczana jest osobno.
Cechy instalacyjne

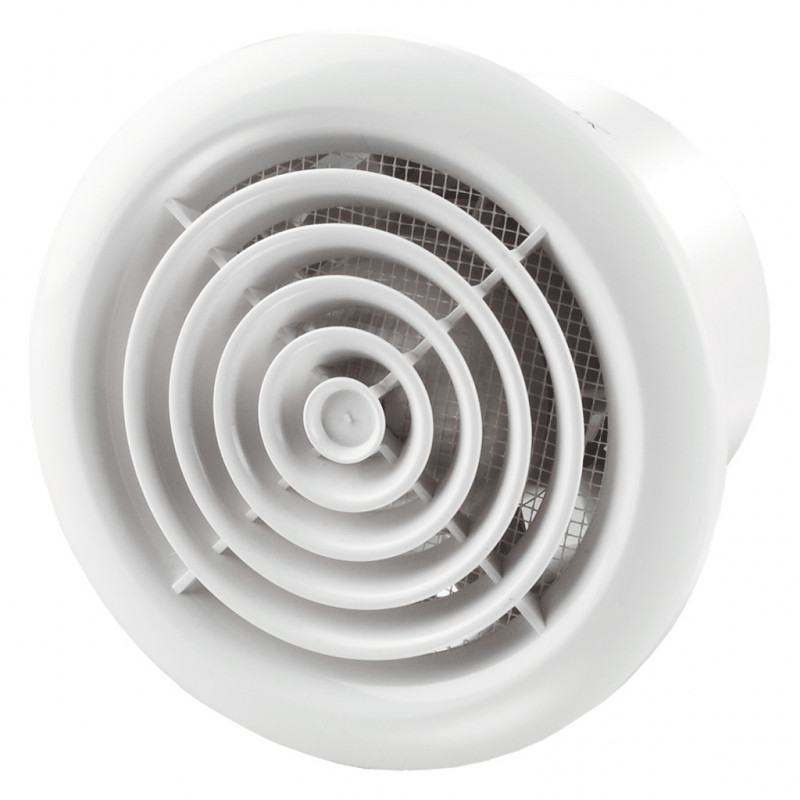

- Wentylator Vents 150 PF montowany jest bezpośrednio w otworze szybu wentylacyjnego.
- W przypadku, gdy centrala wentylacyjna zlokalizowana jest w oddaleniu od kopalń, możliwe jest zastosowanie elastycznych kanałów powietrznych. Kanał powietrzny łączony jest z kołnierzem wylotowym wentylatora za pomocą obejmy.
- Mocowany do ściany za pomocą śrub.
- Można zastosować do montażu sufitowego.
Przykładowa instalacja
Paszport wentylatora
