- Dostępność: 99
- Marka: Vents
- Model: 9755
- Waga: 16.90кг
- UPC: 9755
- JAN: 2004

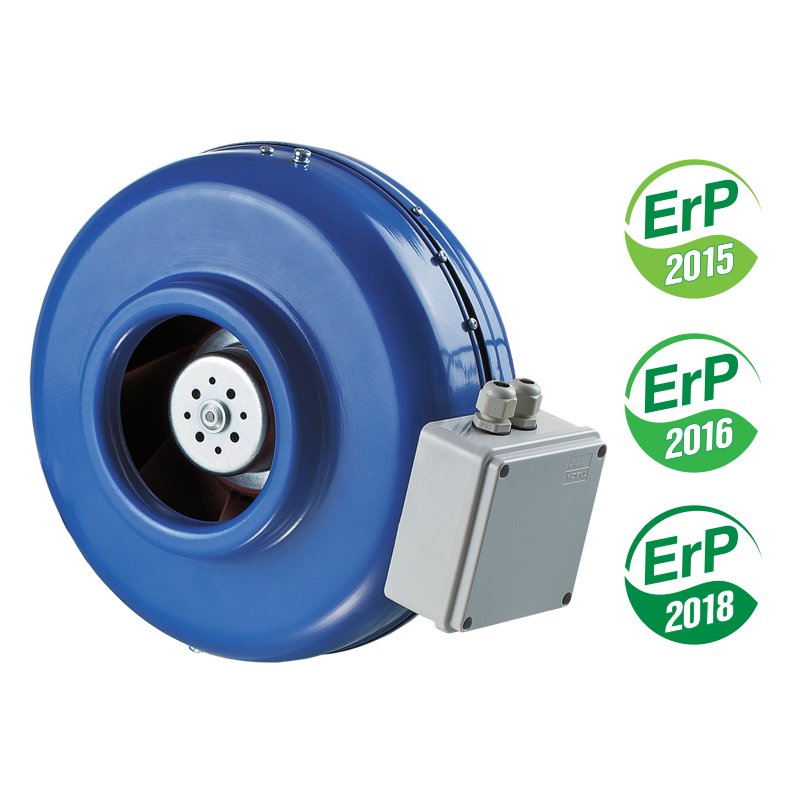

Vents Wentylator VKM 250 EC stosowany jest w instalacjach wentylacji nawiewnej lub wywiewnej do przemieszczania powietrza o temperaturze od -25°C do +60°C. Wentylator jest w stanie zapewnić maksymalną wydajność 1230 m3/h. Obudowa pokryta polimerem oraz stopień ochrony wentylatora pozwalają na montaż na zewnątrz.
Wyposażony w silnik prądu stałego EC z zewnętrznym wirnikiem o dużej sprawności. Zastosowanie takiego silnika zmniejszyło zużycie energii o 35% w porównaniu do modeli konwencjonalnych.
Specyfikacje
| Parametr | Wartość |
| Napięcie, B | 220-270 |
| < strong >Bieżący, A | 1.15 |
| < strong>Aktualna częstotliwość, Hz | 50 |
| Maksymalna moc, Wto | 164 |
| Produktywność , m3/h | 1230 |
| Prędkość obrotu, min-1 | 2900 |
| Poziom hałasu w odległości 3 m, dB(A) | |
| Maksymalna temperatura transportowanego powietrza, C | |
| Waga, kg | 5.8 |
| Ochrona, klasa | IPX4 |
| Rozmiar rury, mm < /strong> | 250 |
Wymiary całkowite
| Wymiary | ?D | ?D1 | H | B | B1 | L | L1 | L2 | L3 |
| mm | 248 | 345 | 395 | 355 | 250 | 25 | 40 |
Schemat
Projekt
Korpus wykonany jest ze stali ocynkowanej z powłoką polimerową, produkt jest fabrycznie testowany pod kątem szczelności. Wirnik odśrodkowy wykonany jest ze stali.
Silnik
Wykorzystuje silnik DC EC z zewnętrznym wirnikiem, wyposażony w wirnik z łopatkami zagiętymi do tyłu. W silniku zastosowano łożyska toczne o żywotności do 40 000 godzin. Turbina jest wyważona dynamicznie, aby zapewnić precyzyjną aerodynamikę, gwarancję jakości i niski poziom hałasu.
Klasa ochrony silnika IP 44.
Sterowanie
Wł.-wył.
Wentylator włączany jest za pomocą zewnętrznego wyłącznika (brak w zestawie w pakiecie dostawy) ) zgodnie ze schematem połączeń poniżej.
Regulacja prędkości
Regulacja przepływu powietrza odbywa się za pomocą regulatora P 1/010 (dostarczanego osobno). Wentylator sterowany jest zewnętrznym sygnałem sterującym 0-10 V. Zmiana wartości współczynnika sterującego EC powoduje zmianę prędkości obrotowej wentylatora.
Regulator prędkości wentylatorów z silnikiem EC Nawiewy R-1/010
Montaż
Montaż pod dowolnym kątem względem osi wentylatora jest dozwolone. Połączenie ze ścianą odbywa się za pomocą uchwytów montażowych, które znajdują się w zestawie. Zasilanie jest dostarczane do wentylatora poprzez zewnętrzną skrzynkę zaciskową. Podłączenie elektryczne i instalację należy wykonać zgodnie z instrukcją i schematem elektrycznym wskazanym na skrzynce zaciskowej.
Gwarancja
Producent ustala okres gwarancji na produkt wynoszący 24 miesiące (2 lata) od daty sprzedaży produktu, z zastrzeżeniem użytkownik przestrzega zasad transportu, przechowywania, instalacji i obsługi produktów.
Przykład montażu
Instrukcja i przewodnik
(plik pdf, otwiera się w nowej karcie)
