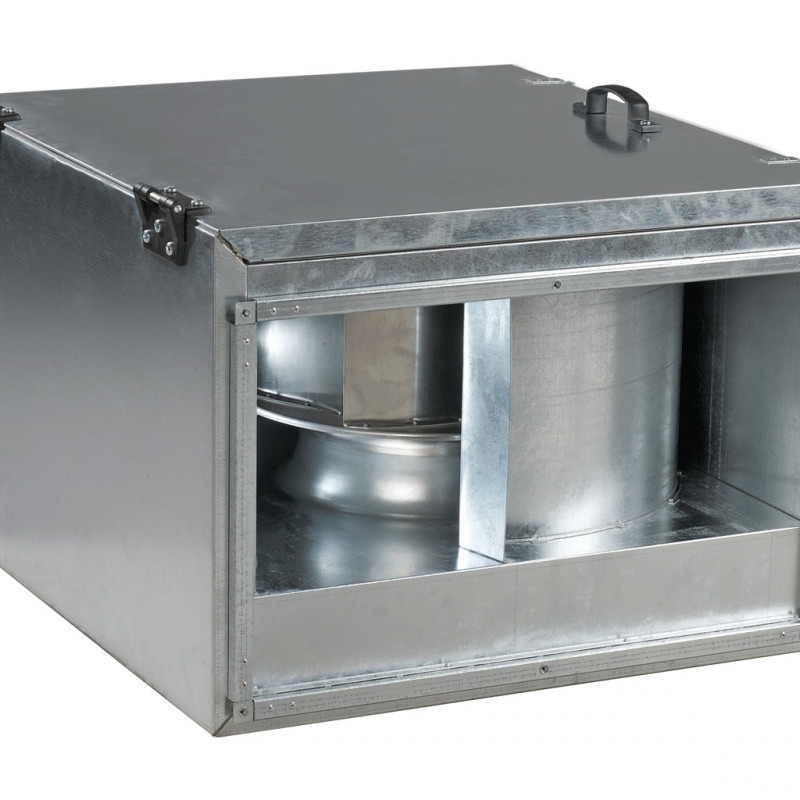

Le ventilateur Vents VKPI 4E 600x300 est un ventilateur gainable monophasé avec une section de canal de 600x300 mm. La productivité maximale de ce modèle est de2470 m3/h. Le ventilateur utilise une isolation phonique en laine minérale de 50 mm. Il est conseillé d'utiliser de tels ventilateurs pour ventiler des pièces présentant des exigences élevées en matière de niveau sonore. Il est également recommandé de prévoir des mesures supplémentaires pour réduire le bruit - utilisation d'antibruit avant et après le ventilateur, installation d'antibruit directement dans les murs, etc.
Caractéristiques techniques
Dimensions hors tout
< img src='/image/vent/ vkpi_gab.jpg' alt='Dessin avec les dimensions de connexion'>
| Dimensions | B | B1 | B2 | B3 | H | H1 | < strong>H2 | H3 | < td style='text-align : center, background-color : #b7c0c2,'>L|
| mm | 600 | 620 | 640 | 700 | 300 | 320 | 340 | 460 | 680 |
Diagramme
Conception
Le boîtier du ventilateur Vents VKPI 4E 600x300 est en acier galvanisé. Les modèles VKPI disposent d'une couche d'isolation phonique et thermique en laine minérale de 50 mm d'épaisseur.
Moteur
Des moteurs asynchrones à 2 et 4 pôles avec rotor externe sont utilisés, qui ont une roue à pales incurvées vers l'arrière en acier galvanisé. Pour assurer une protection thermique contre la surchauffe, des contacts thermiques à redémarrage automatique ou avec bornes de raccordement de dispositifs de protection externes sont intégrés dans les bobinages du moteur (selon le modèle, voir schémas de raccordement).
L'utilisation de roulements dans les moteurs garantit une longue durée de vie. Pour obtenir des performances précises, de faibles niveaux de bruit et un fonctionnement sûr du ventilateur, chaque turbine subit un équilibrage dynamique lors de l'assemblage. Le moteur du ventilateur a un indice de protection IP 44.
Réglage de la vitesse
Le réglage peut être progressif ou progressif et s'effectue à l'aide d'un régulateur triac ou autotransformateur. Les ventilateurs peuvent être connectés plusieurs à la fois à un seul dispositif de contrôle, à condition que la puissance totale et le courant de fonctionnement ne dépassent pas les paramètres nominaux du contrôleur.
Installation
Les ventilateurs sont montés dans l'espace des conduits d'air rectangulaires et ne nécessitent pas de fixation particulière si le raccordement est effectué directement sur ceux-ci. Dans le cas d'une connexion par inserts flexibles, il est nécessaire de la fixer à la structure du bâtiment à l'aide de supports, de suspensions ou d'équerres.
Le ventilateur peut être installé dans n'importe quelle position, en tenant compte du sens du flux d'air (indiqué par une flèche sur le boîtier du ventilateur). Il est également nécessaire de prévoir un accès pour l'entretien du ventilateur. L'alimentation est fournie au ventilateur via des bornes externes. Pour l'inspection et la maintenance, un couvercle technologique est prévu sur le boîtier du ventilateur.
