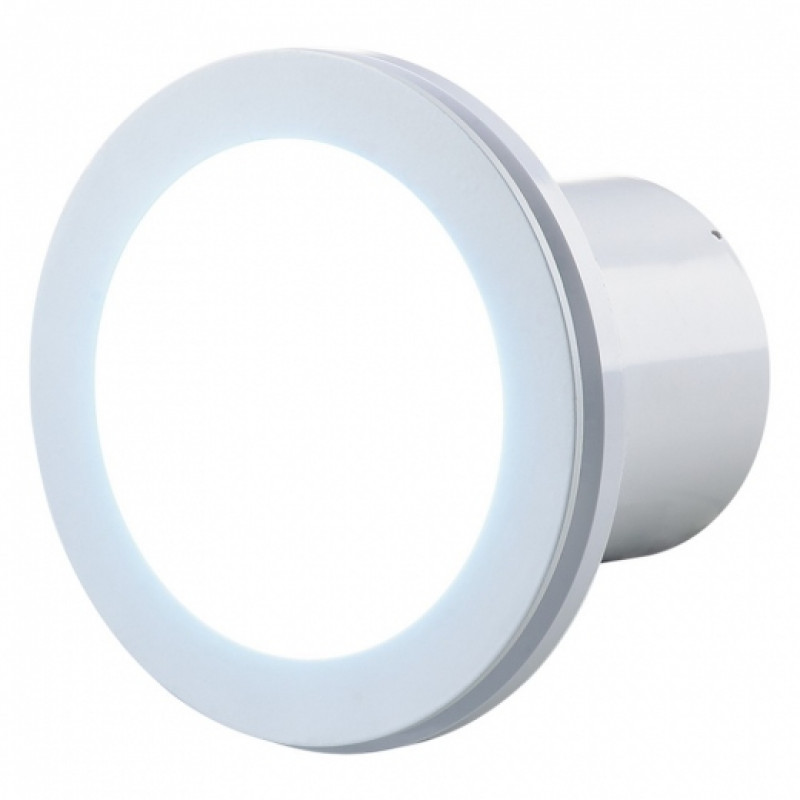

Le turbo ventilateur Vents Lumis 100 est destiné à être utilisé dans les systèmes de ventilation domestique par aspiration pour des pièces telles que les salles de bains, les baignoires et les salles de douche, les cuisines et autres locaux privés. La principale caractéristique distinctive du ventilateur est la présence d'une source lumineuse qui éclaire la calandre lorsque le ventilateur fonctionne. La source lumineuse est une lampe LED de 10 W avec une température de couleur de 3000 K, ce qui correspond à une « lumière blanche chaude », comme une lampe à incandescence. La durée de vie de la lampe est supérieure à 30 000 heures.
Spécifications du ventilateur
| Nom du paramètre | Valeur | Productivité maximale, m3/h | 115 |
| Consommation, W | 26 |
| Tension, V | 220 |
| Consommation actuelle, A < /td> | 0,15 |
| Vitesse de rotation de la turbine, min-1 | 2400 |
| Niveau de pression acoustique à une distance de 3 m, dBA < /br> | 37 |
| Poids, kg | 0.87 |
| Classe de protection | IP 24 |
| Taille du tuyau, mm | 100 |
Dessin
Informations générales
Les Vents 100 Lumis Le ventilateur d'extraction turbo se compose du boîtier, de la turbine et du moteur électrique. Le boîtier et la roue sont en plastique ABS. Ce matériau est un plastique technique. Ce matériau possède des propriétés résistantes aux chocs, est absolument non toxique dans les conditions d'utilisation et résiste à la lumière directe du soleil.
Pour éclairer le panneau avant du ventilateur, une lampe LED de 10 W est utilisée ; elle peut être allumée avec le ventilateur ou séparément du ventilateur (selon le schéma de connexion, voir ci-dessous).
Le ventilateur peut fonctionner en continu ou s'allumer périodiquement. La classe de protection du ventilateur lui permet d'être utilisé pour la ventilation par aspiration de pièces telles qu'une salle de bain ou une salle de douche.
Le ventilateur est fourni avec une alimentation pour la lampe LED.
Moteur électrique
Pour créer une pression de ventilateur dans le ventilateur Vents Lumis, un moteur électrique avec des vitesses de rotation élevées sont utilisées, sur l'arbre desquelles une roue. Le moteur a une faible consommation d'énergie - 26 W par heure, il ne nécessite aucun entretien et est conçu pour un fonctionnement continu et constant. Le moteur est refroidi par l'air qui est évacué par un ventilateur. Le moteur est également équipé d'une protection contre la surchauffe. Si possible, il est recommandé d'alimenter le ventilateur à partir d'un stabilisateur de tension, si la maison en utilise un. Comme vous le savez, les surtensions dans un réseau régulier se produisent assez souvent, ce qui réduit la durée de vie des équipements électriques.
Schéma des caractéristiques aérodynamiques
Revue des fans
Comment contrôler le ventilateur
L'interrupteur d'éclairage standard de la pièce convient pour allumer et éteindre le ventilateur. Le ventilateur a la possibilité de l'allumer avec la lampe intégrée ou d'allumer le ventilateur et la lampe séparément.
Vous pouvez également allumer le ventilateur et réguler ses performances à l'aide du contrôleur de vitesse RS-1-300 (acheté séparément). Plusieurs ventilateurs peuvent être connectés à un de ces contrôleurs si leur consommation électrique totale est inférieure à 300 W.
Schéma de connexion
Activation simultanée du ventilateur et de la lampe
Le ventilateur et la lampe intégrée sont allumés séparément
< img src=& #039;/image/vent/shema1389-2.gif' alt='Schéma de connexion 2'>
Comment monter un ventilateur
Le ventilateur Vents 100 Lumis Turbo est monté directement dans le conduit d'évacuation de l'appartement de ventilation. Si vous ne pouvez pas connecter directement le ventilateur, vous pouvez utiliser un conduit d'air en plastique ou flexible d'un diamètre de 100 mm. Il convient de noter que la longueur d'un tel conduit d'air ne doit pas être très longue ; de plus, un tel conduit de ventilation doit avoir le nombre minimum possible de tours, de coudes, etc., car cela augmente la traînée aérodynamique et réduit les performances du ventilateur. .
Le ventilateur peut être monté aussi bien au mur qu'au plafond.
Un exemple d'utilisation d'un ventilateur dans la conception d'une salle de bain
Passeport et manuel d'utilisation
