Poser une question sur ce produit

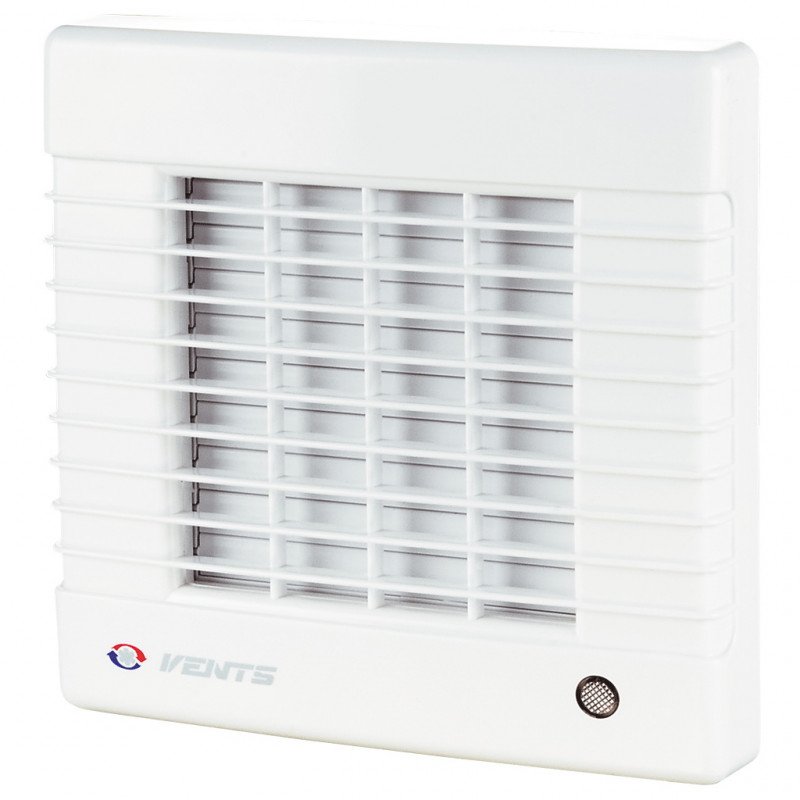

Commander Évents de ventilateur 100 MAV à Valence au meilleur prix
à partir de
77,69 €
Prix hors taxes : 64,21 €
- Disponibilité: 99
- Marque: Vents
- Modèle: 9685
- Poids: 1.00кг
- UPC: 9685
- JAN: 317
Ce ventilateur est équipé d'un interrupteur à tirette.
Spécifications techniques
| Paramètre< /strong> | Valeur | ||
| Tension, V | 220 | ||
| Consommation électrique maximale, W | 18 | ||
| < strong>Performance, m3/h | 98 | ||
| Actuel, A | 0,085 | ||
| Vitesse de rotation, min-1 | 2300 < /td> | ||
| Niveau sonore à une distance de 3 m, dB(A) | 34 | ||
| Poids, kg | 0,65 | ||
| Protection, classe | IP24 | < /tr> < tr style='text-align: left,'>Taille du tuyau, mm< /strong> | 100 |
Dessin et tailles
| Dimensions | ?D | B | B1 | B2 | H | L | L1 |
|---|---|---|---|---|---|---|---|
| mm | 100 | 165 | 150 | 150 | 150 | 92 | 32 |
Schéma de connexion
Schéma de connexion d'un ventilateur avec interrupteur intégré au réseau
Application
- Ventilation par aspiration continue ou périodique des salles de bains, douches, cuisines et autres locaux domestiques .
- Pour installation dans des gaines de ventilation ou raccordement à des conduits d'air.
- Déplacement d'un flux d'air de petite et moyenne taille sur de courtes distances avec une faible résistance du système de ventilation.
- li>
- Pour installation avec conduits d'air de 100, 125 et 150 mm.
Design
- Design moderne et aspect esthétique.
- Le boîtier et la turbine sont fabriqués en plastique ABS durable et de haute qualité, résistant aux rayons ultraviolets.
- La conception de la turbine augmente l'efficacité du ventilateur et la durée de vie du moteur.< /li>
- Le ventilateur est équipé d'un dispositif qui assure une ouverture et une fermeture en douceur des volets automatiques qui empêchent la traction inverse.
- Classe de protection IP 24.
Moteur
- Moteur fiable à faible consommation d'énergie.
- Conçu pour un fonctionnement continu et ne nécessite aucun entretien.
- Équipé d'une protection contre la surchauffe.
Contrôle
Manuel :
- Le ventilateur est contrôlé à l'aide de l'interrupteur d'éclairage de la pièce. L'interrupteur n'est pas inclus dans la livraison.
- Le ventilateur est contrôlé via un interrupteur à cordon intégré « B ». Lorsque le ventilateur est monté au plafond, cette option n'est pas utilisée.
- Le contrôle de la vitesse peut être effectué à l'aide d'un régulateur à thyristor (voir Accessoires électriques). Les ventilateurs peuvent être connectés plusieurs à la fois à un seul appareil de commande.
Automatique :
- Utilisation d'une unité de commande électronique BU-1-60(voir Accessoires électriques). L'unité de commande est fournie séparément.
- Utilisation d'une minuterie « T » (la minuterie d'arrêt réglable intégrée permet au ventilateur de fonctionner pendant 2 à 30 minutes après son arrêt par l'interrupteur). li>
- Utilisation d'un capteur d'humidité et d'une minuterie «ТН» (si l'humidité de la pièce dépasse la valeur réglée sur le capteur de 60-90% , le ventilateur s'allumera automatiquement et continuera à fonctionner jusqu'à ce que l'humidité revienne à la normale, puis le ventilateur calcule le temps réglé sur la minuterie et s'éteint).
- Utilisation d'un détecteur de mouvement et d'une minuterie "TR" (si le capteur détecte un mouvement dans sa zone d'action, alors le ventilateur s'allumera automatiquement et continuera à fonctionner selon une minuterie de 2 à 30 minutes. Portée de détection jusqu'à 4 mètres (angle de détection max. 100°).
Caractéristiques d'installation
- Le ventilateur est installé directement dans l'ouverture de la gaine de ventilation.
- Lorsque la ventilation l'arbre est situé à distance, il est possible d'utiliser des conduits d'air flexibles. Le conduit d'air est relié à la bride de sortie du ventilateur à l'aide d'un collier.
- Fixé au mur avec des vis.
- Peut être utilisé pour un montage au plafond.
- Raccourci tuyau de 92 mm de long. Pour une installation pratique dans les murs et les plafonds jusqu'à 100 mm d'épaisseur.
Exemple d'installation
