- Disponibilité: 99
- Marque: Vents
- Modèle: 10349
- Poids: 1.00кг
- UPC: 10349
- JAN: 1849

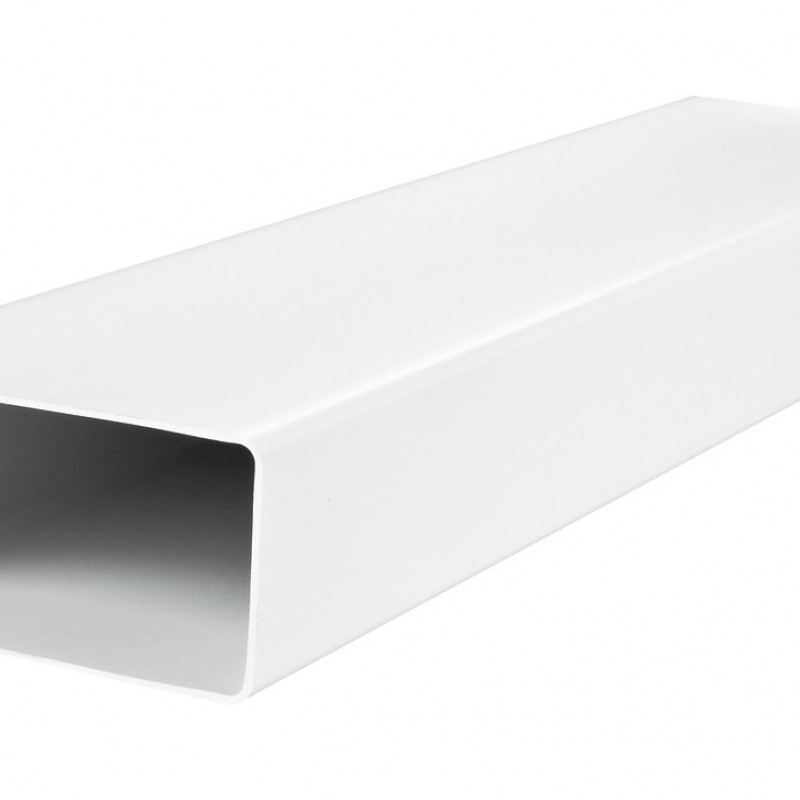

Le conduit d'air plat en plastique 9005 d'une section transversale de 90x220 mm et d'une longueur de 0,5 mètre est utilisé dans les systèmes de ventilation pour déplacer l'air. Inclus dans le système de canaux en plastique Plastivent pour la ventilation domestique ou commerciale.
Application
- Pour la ventilation d'alimentation ou d'extraction de locaux à des fins diverses.
- Pour former un système de conduits d'air de ventilation à section plate pour réduire le espace occupé sous le plafond.
Design
- Le canal est en PVC blanc.
- Section hors tout : 90x220 mm.< /li>
- Section interne : 86x216 mm.
- Longueur des canaux 500 mm.
- Ils sont reliés entre eux à l'aide de connecteurs de sections appropriées.
- Le conduit d'air est capable de passer 400 m3/h à une vitesse de 5,98 m/sec dans la section racine. Dans les succursales, le débit d'air autorisé est de 300 m3/h et moins.
Dimensions
| Dimensions | < td style='text-align : center, background-color : #b7c0c2,'>aa1 | b | b1 | L | |
| mm | 90 | 86 | 220 | 216 | 500 |
Tableau de sélection canal rectangulaire
| Section transversale du conduit d'air, mm | Débit d'air à la vitesse de l'air, m?/h | ||||
| 2 m/s | < fort >3 m/s | 4 m/s | 5 m/s | 6 m/s | |
| 55x110 | 43 | 65 | 87 | 109 | 130 |
| 60x120 | 52 | 78 | 104 | 130 | 155 |
| 60x204 | < td style='text-align: center,'>88132 | 176 | 220 | 265 | |
| 90x220 | < td style='text-align: center,'>142214 | 285 | 356 | 428 |
Exemple 1. Il est nécessaire de sélectionner un conduit d'air racine pour une unité de soufflage et d'évacuation d'une capacité nominale de 250 m³/h. La vitesse dans la section principale doit être comprise entre 5 et 6 m/sec. Selon le tableau, un conduit d'air d'une section de 60x204 mm correspond à ces paramètres.
Exemple 2. Il est nécessaire de sélectionner un conduit d'air pour le système d'évacuation des locaux de la cuisine, qui s'étend du conduit d'air racine vers le côté jusqu'à la grille. La capacité estimée de cette branche est de 60 m³/h. La vitesse dans le conduit d'air latéral doit être comprise entre 3 et 4 m/sec. Selon le tableau, un conduit d'air d'une section de 55x110 mm convient.
Exemple 3. Une hotte de cuisine nécessite un conduit plat. Capacité d'extraction estimée 380 m³/h. La vitesse est autorisée dans les 5-6 m/sec. Pour cette tâche, selon le tableau, un conduit d'air d'une section de 90x220 mm convient.
