Приточно-вытяжная установка Вентс ВУТ 1000 ВГ

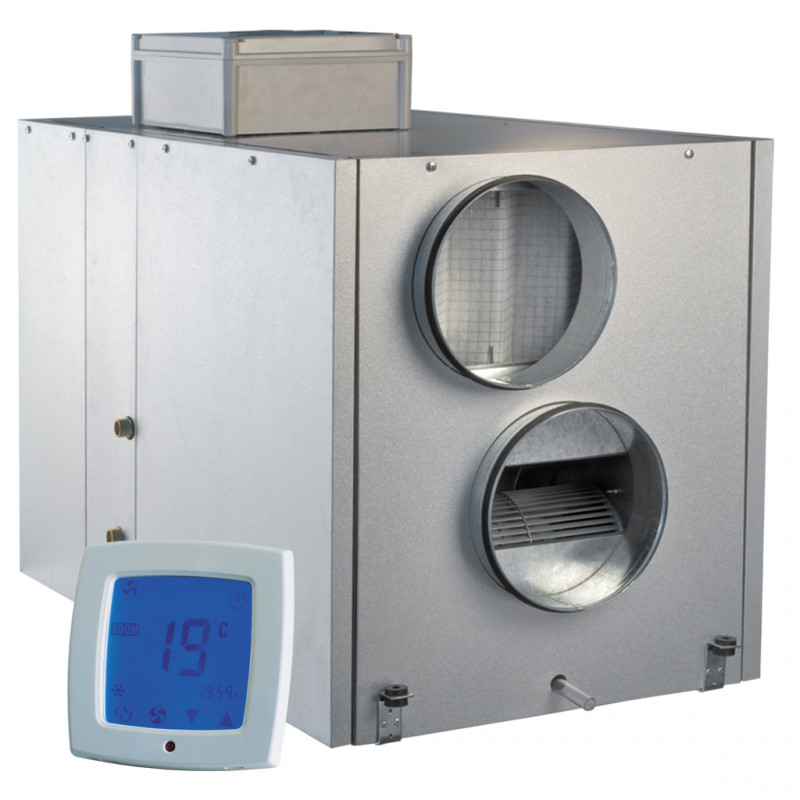

Приточно-вытяжная установка Вентс ВУТ 1000 ВГ с водяным нагревателем представляют собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор, для дополнительного нагрева используется водяной нагреватель, к которому подводится горячая вода от котла. Номинальная производительность 1100 м3/ч. Установка предназначена для соединения с круглыми воздуховодами номинальным диаметром 250 мм.

Установка поставляется с системой автоматики и готова к работе. Для регулирования расхода воды через водяной нагреватель можно использовать смесительный узел УСВК (поставляется отдельно) или любой другой циркуляционный насос с трехходовым клапаном с требумыми характеристиками.

Корпус

Корпус изготовлен из алюмоцинковой стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).

Вентиляторы

Установки оснащены приточным и вытяжным центробежными вентиляторами двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок службы составляет не менее 40000 часов.

Рекуператор

В установках применяются высокоэффективные рекуператоры перекрестного тока, выполненные из алюминиевых пластин. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен водяной нагреватель. Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается калорифер и подогревает воздух, поступающий в помещение.

Управление и автоматика

Установка укомплектована встроенной системой автоматики и многофункциональным пультом управления с графическим индикатором. В стандартный комплект установки входит проводдлиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяются электронная защита от обмерзания с применением байпаса и нагревателя. Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и весь приточный воздух проходит мимо рекуператора по обводному каналу. На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка перекрывает байпас, нагреватель выключается, приточный воздух снова проходит и подогревается через рекуператор и вся установка работает в обычном режиме.

Функции управления и защиты ВУТ ВГ

• включение и выключение установки,
• контроль за температурой приточного воздуха, посредством воздействия на привод трехходового вентиля, регулирующего подачу теплоносителя в жидкостный нагреватель,
• защита жидкостного нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя),
• управление электроприводом обходного клапана рекуператора,
• управление и контроль за работой внешнего циркуляционного насоса, установленного на линии подачи теплоносителя в жидкостный нагреватель,
• защита рекуператора от обледенения,
• управление и контроль за работой приточного и вытяжного вентиляторов,
• контроль загрязненности фильтров (по количеству моточасов),
• управление электроприводами внешних воздушных клапанов (приточного и вытяжного).

Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает:

• включение/выключение вентиляционной установки,
• установку необходимого расхода воздуха,
• установку необходимой температуры приточного воздуха,
• отображение комнатной температуры.

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.

Технические характеристики

Габаритные размеры

Диаграмма

Документация

Паспорт установки ВУТ ВГ

Руководство по системе автоматики приточной установки
