- Наличие: 99
- Бренд: Vents
- Модель: 9742
- Вес: 55.80кг
- UPC: 9742
- JAN: 589

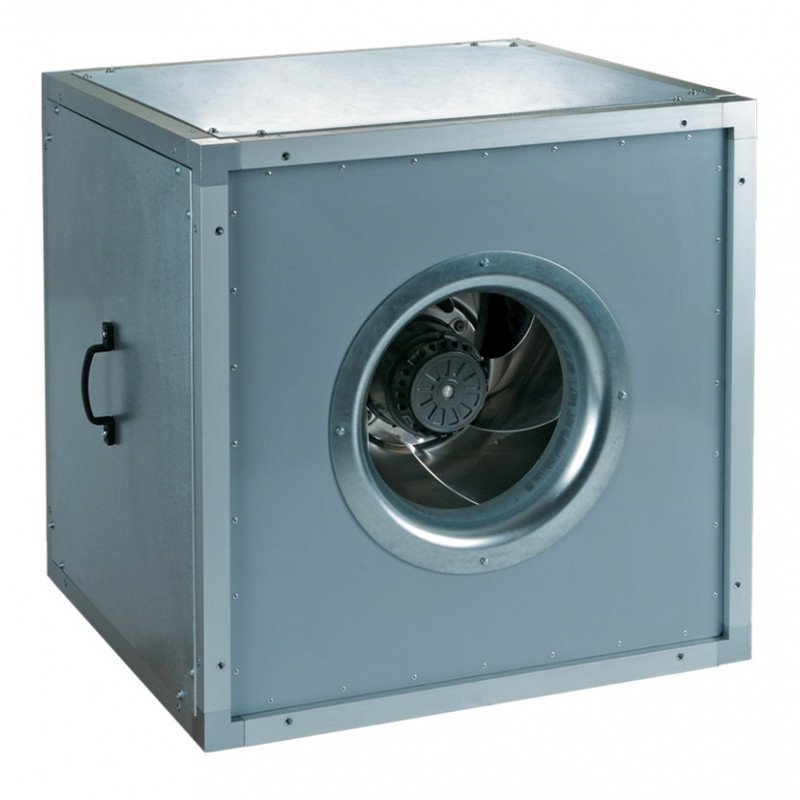

Вентилятор Вентс ВШ 400-4Д представляет собой шумоизолированный трехфазный вентилятор для систем приточной или вытяжной вентиляции. Вентилятор способен производить перемещение воздуха с температурой в диапазоне от -40°С до 60°С и максимальной производительностью до 3950 м3/ч. Размер патрубка для подсоединения с воздуховодом 400 мм.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Ток, А | 1,41 |
| Частота тока, Гц | 50/60 |
| Максимальная мощность, Вт | 515 |
| Максимальная производительность при перпендикулярном потоке, м3/ч | 3950 |
| Максимальная производительность при прямом потоке, м3/ч | 3740 |
| Скорость вращения, мин-1 | 1415 |
| Уровень шума на расстоянии 3 м, дБ(А) | 51 |
| Максимальная температура перемещаемого воздуха, С | -40...+60 |
| Вес, кг | 39 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 400 |
Габаритные размеры
| Размеры | A |
| мм | 670 |
Диаграмма
Конструкция
Корпус вентилятора Вентс ВШ 400-4Д изготовлен из алюминиевого каркаса, скрепленного алюминиевыми уголками и съемных тепло- звукоизоляционных двухслойных панелей из алюмоцинка. В качестве изоляции панелей применяется негорючая минеральная вата толщиной 20 мм. Присоединительные патрубки, они же виброгасящие вставки, могут быть квадратного или круглого сечения. Патрубки круглого сечения оснащены резиновыми уплотнителями. Присоединительные патрубки не входят в комплект поставки,и заказываются отдельно!
Двигатель
Используются двух-, четырех- или шестиполюсные асинхронные двигатели с внешним ротором и центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту для подключения к внешнему устройству защиты (в модели ВШ 355-4Е применяются термоконтакты с автоматическим перезапуском). Благодаря применению двигателя с шарикоподшипниками со специально подобранным смазочным маслом, гарантирован малошумный и не требующий обслуживания режим работы вентилятора.
Регулировка скорости
Регулировка может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора. Изменения количества оборотов достигается уменьшением подведенного напряжения. Объем перемещаемого воздуха изменяется соответственно изменению количества оборотов двигателя. Вентиляторы могут подключаться сразу несколько единиц к одному регулирующему устройству, при условии, что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора. Регуляторы скорости заказываются отдельно.
Монтаж
Канальные вентиляторы предназначены для монтажа с квадратными или круглыми воздуховодами. Присоединение к воздуховодам осуществляется при помощи гибкой вставки-переходника соответствующего сечения. Вентиляторы монтируются в разрыв воздуховодов. Подсоединяя вентилятор через гибкие вставки, необходимо предусмотреть его крепление к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, в соответствии с направлением потока воздуха (стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Варианты применения
Вариант применения вентилятора ВЕНТС ВШ в спортивном зале.
Вариант применения вентилятора ВЕНТС ВШ в офисном помещении.
