Задать вопрос о товаре

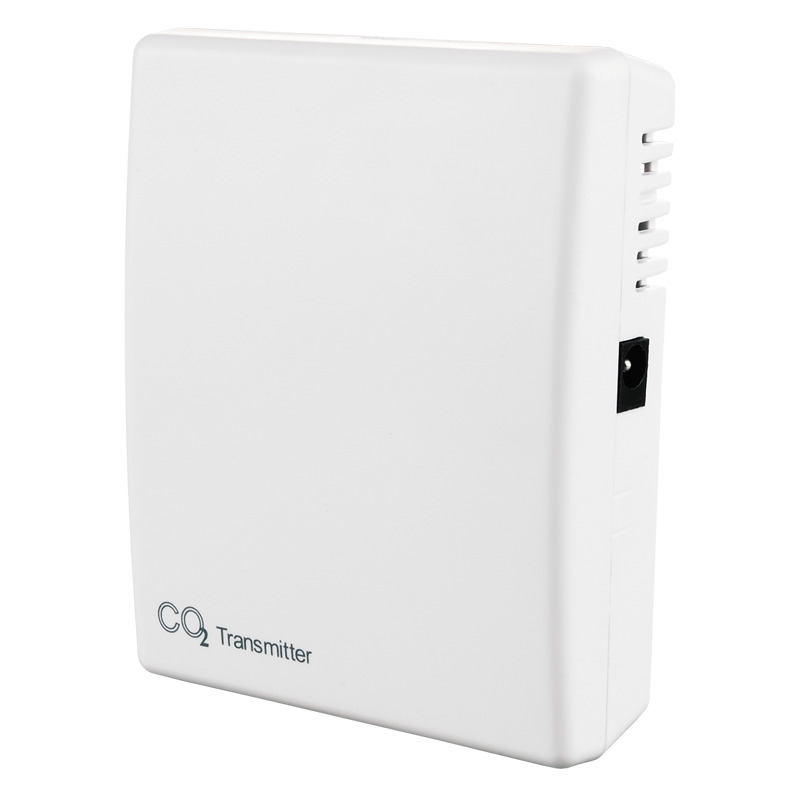

Датчик углекислого газа для вентиляции определяет уровень концентрации углекислого газа в помещении и может включать/выключать вентиляцию или плавно изменять производительность в зависимости от концентрации (только вентиляторы с ЕС-двигателем).
Отличие модификаций
В данной модели датчика СО2-2 отсутствуют индикаторы и кнопка включения и выключения, такую модель часто используют в общественных или других помещениях, где нежелателен доступ к управлению вентиляцией.
Модель СО2-1 отличается только наличием диодов световой индикации уровня углекислого газа и кнопкой переключения режимов работы. С помощью кнопки можно вручную включить или выключить вентиляцию, когда работа по датчику не нужна.
Что может делать датчик
Датчик СО2-2 имеет два отдельных выхода:
- релейный нормально разомкнутый «сухой» контакт
- аналоговый выход 0…10 В (этот же выход можно перенастроить на 2…10 В/0…20 мА/4…20 мА).
Релейный выход можно использовать для включения или выключения вентилятора системы вентиляции в зависимости от уровня СО2. Аналоговый выход позволяет плавно регулировать производительность вентилятора, который оборудован ЕС-мотором, в зависимости от концентрации углекислого газа.
Также датчик оборудован системой самокалибровки для надежной работы и снятия показаний.
Технические данные
Напряжение электропитания / Потребляемая мощность: 24 В переменного тока (50/60 Гц ±10 %), 24 В постоянного тока / макс. 1,6 Вт
Чувствительный элемент: недисперсионный инфракрасный анализатор с системой самокалибровки
Диапазон измерения CO2: 0–2000 млн-1 (частиц на миллион)
Точность измерения при +25 °С, 2000 млн-1: ±30 млн-1 + 3 % на считывание
Время отклика: макс. 2 минуты
Время вхождения в режим при каждом включении: 2 часа (запуск), 2 минуты (во время работы)
Аналоговый выход: 0–10 В постоянного тока (по умолчанию), 4–20 мА (в зависимости от положения перемычки)
Дискретный выход: 1x2A коммутируемая нагрузка, четыре установочных положения перемычек
Эксплуатационные условия: 0–50 °С , 0–95 % относительной влажности без конденсации
Размеры: 100 мм x 80 мм x 30 мм
Монтаж
Устанавливается на стене в зоне измерения уровня углекислого газа. В месте установке не должно быть прямых солнечных лучей. Питание осуществляется от слаботочной сети 24 В переменного или постоянного тока. Блок питания не входит в комплект поставки.
Схема подключения
| Клемма | Функция | Параметры | |
| 1 | G+ | Питание (+) | 24 В переменного тока/24 В постоянного тока + |
| 2 | G0 | Заземление (-) | 24 В переменного тока / 24 В постоянного тока |
| 3 | OUT | Аналоговый выход (+) |
|
| 4 | Устр-во | Релейный выход | <, 240 В переменного тока / 30 В постоянного тока 2А коммутируемая нагрузка (максимальный ток) |
| 5 | Common |
