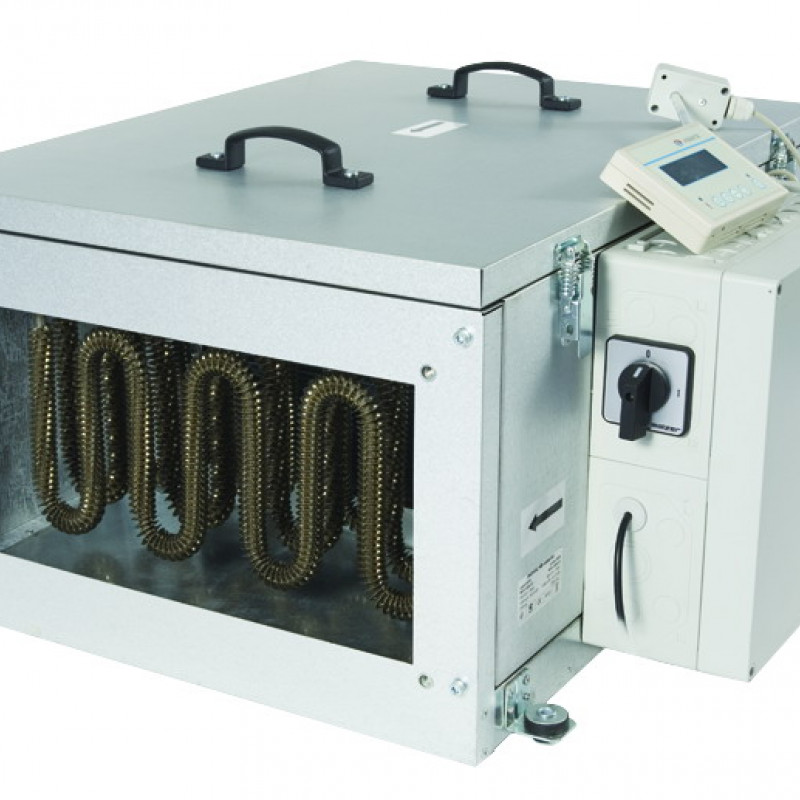

Приточная установка Вентс МПА 3500 Е3

Приточная установка Вентс МПА 3500 Е3 с электрическим нагревом предназначена для приточной вентиляции помещений различного назначения. В установке используется фильтр очистки воздуха класса G4 и электрический нагревателем для подогрева наружного воздуха. Вентиляционный агрегат может обеспечить номинальную производительность 3500 м3/ч, для подогрева используется нагреватель с максимальной потребляемой мощностью 25,2 кВт. Агрегат можно использовать только с сетью воздуховодов сечением 600х350 мм.

Монтаж установки необходимо производить в закрытом помещении с плюсовой температурой. Данная модель поставляется со встроенной системой автоматического регулирования режимами работы.

Корпус

Корпус установки Вентс МПА 3500 Е3 изготовлен из алюмоцинковой стали, которая более долговечна по сравнению с обычной оцинкованной сталью. Для предотвращения потерь тепла и понижения уровня шума корпус установки изолирован минеральной ватой толщиной 25 мм. Для возможности сервисного обслуживания предусмотрено открывание одной из стенок установки.

Фильтр

Для предотвращения попадания загрязнений в наружном воздухе в систему вентиляции в установке предусмотрен фильтр со сменной кассетой. Класс фильтрации G4.

Нагреватель

Подогрев приточного воздуха в холодный период года выполняется за счет встроенного электрокалорифера. Для увеличения площади контакта воздуха с нагревателем, на калорифере предусмотрено дополнительное оребрение.

Вентилятор

В установке применяется центробежный вентилятор с загнутыми вперед лопатками. Для защиты двигателя вентилятора предусмотрено тепловая защита с автоматическим перезапуском. В электродвигатели используются шариковые подшипники качения. Закрытые подшипники качения практически не требуют обслуживания. Срок их службы до 40000 часов.

Управление установкой

Установка оборудована встроенной системой автоматики на базе контроллера и готова к работе.

Функции встроенной системы автоматики приточной установки

• включение и выключение установки
• защита калорифера от перегрева
• сигнализация о необходимости чистки фильтров или из замены
• возможность регулировки производительности приточной установки. Регулировка ступенчатая - возможны 3 скорости.
• работа установки по таймеру

Монтаж

Разместить приточную установку можно в подсобных помещениях (балкон, лоджия, гардеробная) или в основных под потолком или в нише.

Установка может монтироваться на полу, к потолку или на стене с помощью кронштейнов. При монтаже необходимо учитывать, что для сервисного обслуживания необходим доступ к установки, т.е. требуется предусмотреть ревизионный люк или другой способ.

Использование установки на примере вентиляции офиса

В запотолочном пространстве монтируется приточная установка МПА. Для забора воздуха и выброса в наружных стенах выполняются отверстия. Свежий воздух проходит через наружную решетку, попадает в установку, где он фильтруется, при необходимости подогревается до требуемой температуры и от установки подается через сеть воздуховодов посредством решеток в кабинеты. Удаления воздуха происходит с помощью вытяжного вентилятора через сеть воздуховодов. Таким образом, с помощью приточной установки и вытяжного вентилятора осуществляется требуемый расчетный воздухообмен для обеспечения комфортной вентиляции в офисных помещениях.

Технические характеристики

Габаритные размеры

Диаграмма
