- Наличие: 99
- Бренд: Domis
- Модель: 952811650
- Вес: 3.00кг
- UPC: MOT_FILAIRE_
Совместимость
Наши электроприводы AvosDim идеально подходят для рольставней и жалюзи , которыми вы хотите управлять с помощью выключателя (не входит в комплект). Независимо от марки, единственным требованием является совместимость с приводом рольставни (кнопки вверх, вниз, стоп).
Хотите автономии? Замените этот переключатель часами программирования TEL_AC400, чтобы ваши моторизованные продукты могли работать вне зависимости от вашего присутствия (не входит в комплект — см. сопутствующие товары).
Справка по настройке
Выберите правильную мощность

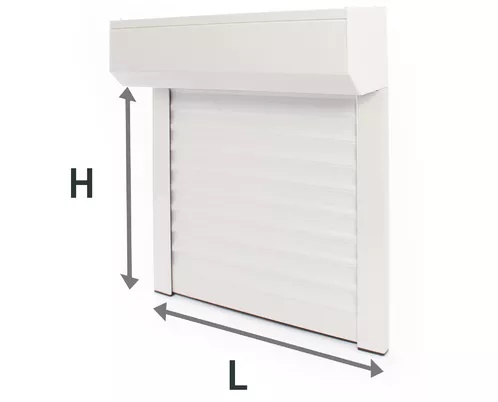

Мощность двигателя должна быть выбрана в соответствии с весом жалюзи - вес рассчитывается после считывания размеров высоты и ширины видимого фартука ламелей.
Оценка веса фартука
ширина* x высота* x (вес на м² **)
* измерение должно быть указано в метрах
** расчетный вес планки: ПВХ (4 кг/м²), алюминий (4,5 кг/м²), дерево (11 кг/м²)
Например, набор алюминиевых планок имеет размеры 1,2 х 1,5 м :
1,2 х 1,5 х 4,5 = 8,1 кг.Вы должны выбрать двигатель, соответствующий мощности, способной поднять не менее 8,1 кг. 10 Нм здесь.
Считается, что 1 Нм поддерживает 2 кг . Обратитесь к наиболее подходящей мощности.
Выбрать адаптации
Выбранный вами набор приспособлений будет состоять из колеса и короны . Один позволяет двигателю управлять осью во время вращения, а другой подсчитывает количество оборотов, чтобы отметить остановку в нужном месте (остановки).
Выбор приспособлений производить в зависимости от марки двигателя, его диаметра и модели вала. Если это аналогичная замена двигателя, вам не нужно их приобретать. В противном случае они необходимы.
Имеющиеся у нас приспособления совместимы с восьмигранными осями диаметром 40 мм .
Выбирайте подходящие опоры двигателя
Также важны опоры двигателя . Прикрепленные к одной из боковых стенок кожуха затвора (со стороны двигателя), они служат для надежной фиксации узла двигатель/вал/кожух.
Наш выбор учитывает совместимость с выбранной головкой двигателя.

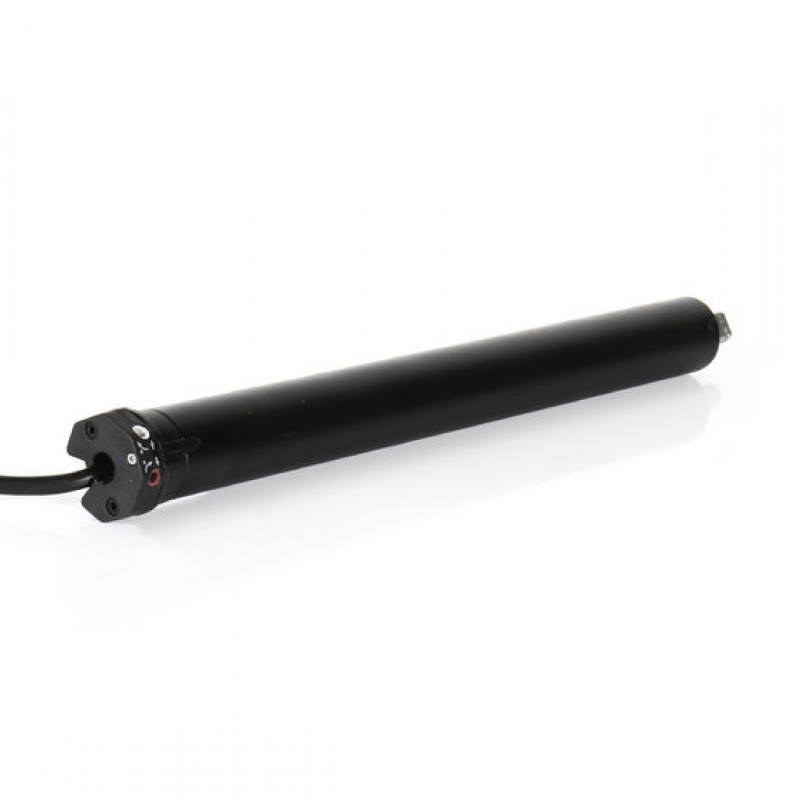

Технические характеристики проводных двигателей АвосДим
| Власть | Длина трубы двигателя * | Скорость вращения |
| 10 Нм короткий | 368мм | 17 об/мин |
| 13 Нм | 475мм | 14 об/мин |
* Это общий размер двигателя на оси (ведущее колесо предусмотрено для этого измерения). Независимо от выбора мощности головка двигателя вне оси имеет размеры 19 мм.
- Другие особенности
Потребление: 230 В / 50 Гц
Емкость клетки: 22 патрона
Ручные концевые выключатели
Диаметр двигателя: 35 мм
Индекс защиты: IP44
Сертификаты продукции: CE, TUV (Германия), VDE (Германия), ROH
Содержимое упаковки
- Двигатель на требуемой мощности
- 2 м черный 4-жильный кабель VVF
- Уведомление
